伊予松山城 本壇 ～ ペーパークラフト 試作

伊予松山城です。こちらはオリジナル型紙の制作試作です。

本壇には多数の櫓があり、見ごたえ十分で一押しなのですが、ペーパークラフトの型紙がほとんどなかったので、 それならばと作成を開始しました。図面もかなりあることが分かっており、順に集めながら、制作方法を模索しつつ、年末から３か年計画で進行中。まずは試作０版です。

Ｓｋｅｔｃｈｕｐが使えそうな感触で、さらに３Ｄモデルを作成・公開されていたので、一旦、それを展開図にして、作成したものです。残念なことに ３Ｄモデルが満足いくものではないのですが、思ったよりいい感じになりました。

これならいけそうだと、そこで松山城の修理工事報告書、復興事業報告書をかき集めての制作を進めようかと思っています。

とおもっていたのですが、キヤノンさんのペーパークラフトのサイトで、立派な松山城本壇の型紙が先月２月に公開されてました。本壇下の重文の紫竹門や続き塀まで含んでいて素晴らしいです。しかも、この型紙では省略が著しい一ノ門中の枡形の再現までできています。

どちらを進めようかとも思いつつ、本壇近くの野原櫓や乾門を含めた型紙を目指してみようかと思っています。

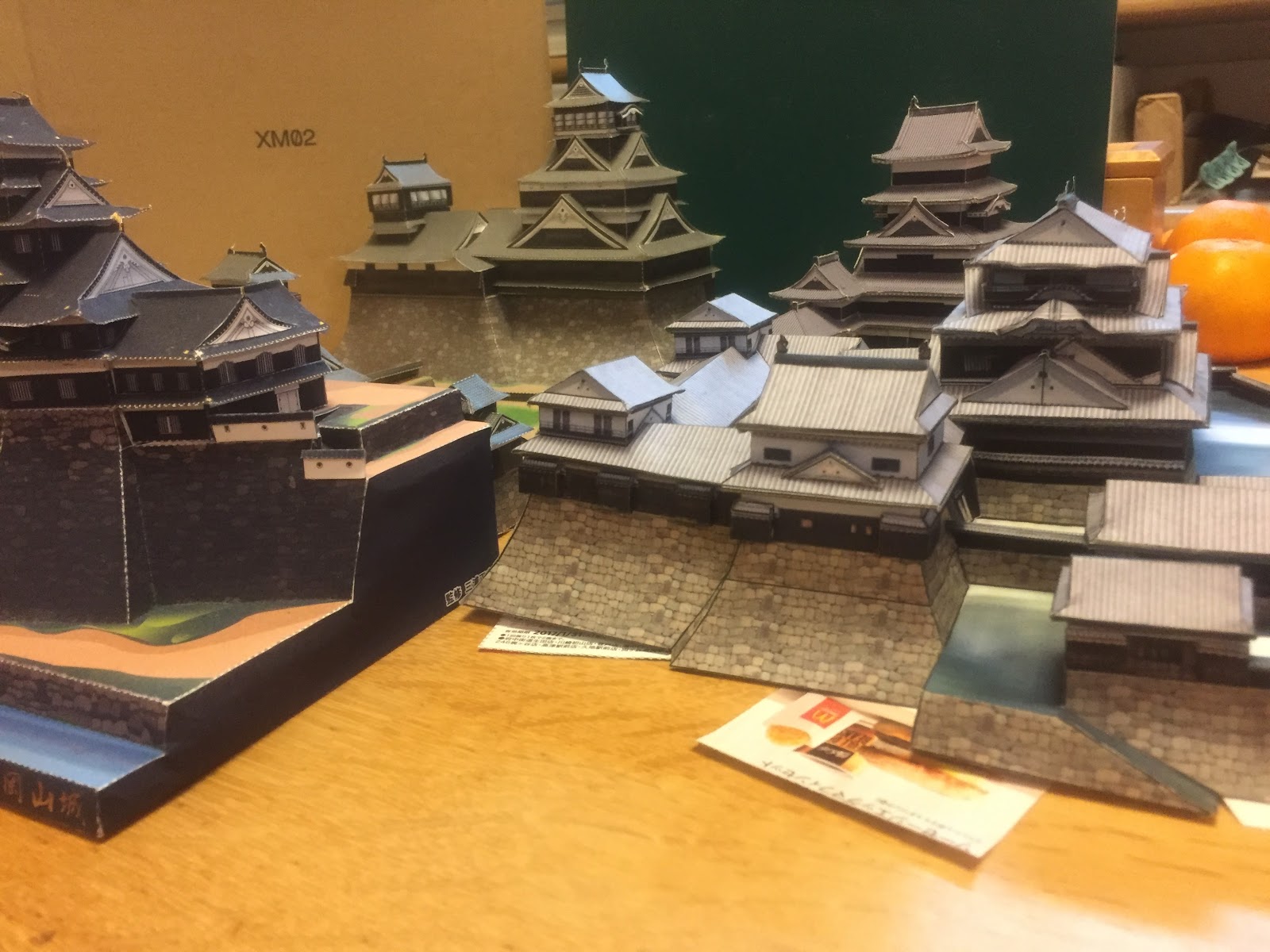

熊本城、宇土櫓と岡山城はFacetさんの１／３００型紙、後ろの松本城がキヤノンさんからの７０％サイズです。この松本城の作者さんが松山城を制作されてキヤノンさんで公開されています。

松山城とか松江城とか、松本城とか紛らわしいですね。これに備中松山城までありますから。でも、みな現存１２天守で、国宝・重文、黒漆板張りでいいですね。

松山城とは別にオリジナルで天守を完成させた松江城と並べてみました。こうやって同じ縮尺で作ったりしていると単に眺めているのとは違っていろんなことに気づきます。たとえば、この二つの城は加藤嘉明、堀尾吉晴という織田・豊臣からの外様大名の西国大名らしく、黒塗漆塗りですが、天守台がほぼ同じ大きさです。なお、松山城天守は幕末の松平家による復古調での再建ですので加藤嘉明のオリジナルの５重のものとは違いますが、松江城のような感じだったのではと想像してみたりできます。


当初、Sketchupを使い始める前に、Inkspaceで天守と石垣を素から描いて、組み立ててみたのがこちらです。Ｓketchupの天守を載せてみましたが、形の違いが判ると思います。3Dモデルを作り直したいとおもっています。

松江城 〜 ペーパークラフト オリジナル

国宝松江城です。オリジナル型紙で制作しました。

このお城、正確な図面が入手できるのですが、ペーパークラフト型紙がほとんどなく、多数揃えているFacetさんでも、まだです。伊予松山城もまだのようで、おそらく満を持してなのでしょう。

図面が入手できたのでまずは天守と付櫓単独で制作しました。

伊予松山城と同じ1/300縮尺です。 こう見ると松山城は当初5重天守だったそうですが、松江城と同じくらいの感じだったのかなと思ったりしています。

立面図と柱図面と各種写真から、Sketchupで3Dモデル化と展開図にしています。

本丸全体も作成中です。空き地が多いのでレイアウトを考えないと思っています。

そして、黒漆張の天守の大集合です。
